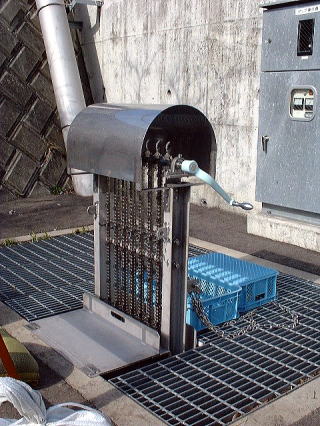

チェーン式除塵機（特許出願中）




型式 主要寸法(mm) 重量(kg)
A B C D E F G H
CH型 500 2330 2640 2200 100 400 200 210 85

特徴


水路等に設置してゴミを除去する手動除塵機です。
水路幅に応じて4基まで並列設置可能。
省スペースで軽く、水路も改修不要なので、早く安く設置できる。（土木工事、コンクリート工事不要）
ポンプやスクリーンに詰まりやすいビニール類のゴミを簡単に取り除くことができる。
空缶、ペットボトル等、比較的小型の浮遊物も除去可能。
電源の要らない、操作の簡単な手回しハンドル式。
単純な構造でゴミが可動部に挟まりにくく故障しにくい。
亜鉛めっきで10年間は錆びにくくメンテナンスフリー。（特殊環境に設置する場合は要ご相談）
オールステンレスの除塵機も製作いたします。
緊急時、異常時の除塵機引き揚げもオプションで可能です。


標準仕様
　　　

除塵方式 単爪付、多列チェーン回転式
駆動方式 手動ハンドルによる人力回転式
除塵対象 ビニール袋、空缶、ペットボトル等、比較的小型の浮遊物
除塵動作 前面掻き揚げ背面降下方式
手回し力 約10ｋｇ以下
巻上速度 約5.4m/min（手回し速度30rpmにて）
傾斜角度 75度（固定式）
スクリーン 50mmピッチ以下（チェーン間ピッチ62mm）
主要部材 SS400、亜鉛めっき付（一部SUS304）
水路幅 800mm〜任意
水深 1200mmから1500mm程度
設置数 水路幅に応じて4基まで並列設置可能
 上記以外の仕様につきましても製作いたします。

オプション品


除塵機引揚装置 緊急時や異常時に手動で水路より除塵機を引き揚げる装置
取付フレーム 水路幅に応じて除塵機を設置するフレーム
グレーチング 取付フレームに設置
固定スクリーン 水路壁と除塵機のスキマをゴミが通過するのを防止する
コンテナ 除塵機により掻き揚げられたゴミを溜めて運搬するプラスチック製の箱
メッシュにより水は溜まらない
