ダブルレール型天井クレーン
標準仕様
| 定格荷重(t) | 揚程 (m) |
スパン (m) |
巻上 | 横行 | 走行 | 電源 | |||||||||
| 速度(m/min) | 電動機(kw) | 速度(m/min) | 電動機(kw) | 速度(m/min) | 電動機(kw) | ||||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
| ２．８ | 6 | 8〜20 | 7.5 | 9.0 | 4.2 | 5.0 | 21 | 25 | 0.45 | 0.55 | 20〜21 | 24〜25 | 0.4×2 | 3相AC200V 50Hz/60Hz 又は AC220V 50Hz/60Hz |
|
| 12 | |||||||||||||||
| ５ | 8 | 8〜20 | 6.7 | 8.0 | 5.9 | 7.0 | 21 | 25 | 0.45 | 0.55 | 20〜21 | 24〜25 | 0.75×2 | ||
| 12 | |||||||||||||||
| ７．５ | 8 | 8〜20 | 6.0 | 7.2 | 7.9 | 9.5 | 14 | 17 | 0.45×2 | 0.45×2 | 20〜21 | 24〜25 | 0.75×2 | ||
| 12 | |||||||||||||||
| １０ | 8 | 8〜20 | 5.0 | 6.0 | 8.8 | 10.5 | 14 | 17 | 0.45×2 | 0.45×2 | 20〜22 | 24〜27 | 1.5×2 | ||
| 12 | |||||||||||||||

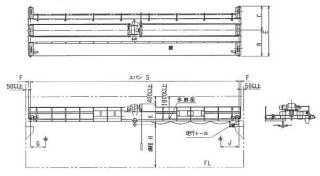

寸法図表（mm）
| 定格荷重 （ｔ） |
２．８ ｔ | ５ ｔ | ７．５ ｔ | １０ ｔ | |||||||||||||
| 揚程（m） H | 6 | 12 | 6 | 12 | 8 | 12 | 8 | 12 | 8 | 12 | 8 | 12 | 8 | 12 | 8 | 12 | |
| スパン（m）S | 8〜10 | 10〜12 | 8〜12 | 12〜20 | 8〜12 | 12〜20 | 8〜12 | 12〜20 | |||||||||
| 主要 寸法 (mm) |
Ｂ | 1469 | 1719 | 1719 | 1819 | 1779 | 1929 | 1879 | 1979 | ||||||||
| Ｃ | 1289 | 1539 | 1569 | 1669 | 1529 | 1779 | 1599 | 1799 | |||||||||
| Ｅ | 2758 | 3258 | 3288 | 3488 | 3408 | 3708 | 3578 | 3778 | |||||||||
| Ｆ | 135 | 155 | 155 | 155 | |||||||||||||
| Ｇ | 800 | 800 | 900 | 900 | |||||||||||||
| Ｊ | 1000 | 1000 | 1000 | 1000 | |||||||||||||
| Ｋ | 840 | 1050 | 1115 | 1280 | |||||||||||||
| 主桁断面 | H形鋼 | ホ゛ックス | H形鋼 | ホ゛ックス | H形鋼 | ホ゛ックス | H形鋼 | ホ゛ックス | |||||||||
| 走行レール(kg) | ２２ｋｇレール | ３０ｋｇレール | |||||||||||||||
注記：上記の図表はあくまでも代表例です。各項目等は仕様により変動いたします。
最大輸重(kN）
| 定格荷重(t) | スパン | ||||
| 10m | 12m | 15m | 17m | 20m | |
| 2.8 | 26 | 26 | 30 | 33 | 36 |
| 5 | 39 | 40 | 46 | 50 | 53 |
| 7.5 | 51 | 55 | 60 | 64 | 72 |
| 10 | 65 | 69 | 75 | 81 | 88 |
| １．クレーン構造規格により各種クレーンの等級が定められております。 |
| 巻上の等級は、Ｄ級としております。 |
| 等級は荷重条件と使用時間に応じて定められるもので、 |
| ＡからＦになるに従いグレードが上がります。 |
| ２．床上ペンダントスイッチ（荷と共に移動する）操作とします。 |
| 上記操作の場合、技能講習のみで運転操作が可能です。 |
| ３．標準仕様以外のクレーンも、御要望に応じて設計、製作しております。 |
| ４．その他、特殊仕様にも対応致します。 |
| [例］操作方式（運転に必要な免許、資格が変わります） |
| 速度制御方式 |
| 巻上、横行、走行の高速形、低速形、微速付、インバータ制御 |
| 補巻付、２トロリ２フック形（長尺物用） |
| ８ｍ以下又は２０ｍ以上のスパンのクレーン |
ご注文ご照会の際は、安全と合理化のためなるべく詳しく下記の事項をお知らせ下さい。
１ 使用場所 屋内・屋外 周囲温度 ２. 荷役の状態 荷物の種類 使用頻度 ３. 容 量 最大荷重 常用荷重 ４. 揚 程 最大揚程 常用揚程 ５. 各速度 標準 ご希望 ｍ／ｍｉｎ ６. 走行距離 全長ｍ レール ７. 電 源 電圧・周波数 ８. 操作方式 床上押釦 遠隔操作 運転室内操作 ９. クレーンの種類 懸垂形天井クレーン ダブルレール形天井クレーン 橋形クレーン 片脚式橋形クレーン モノレール ジブクレーン その他 １０. ホイスト機種 普通形 ローヘッド形 ダブルレール形 １１. オプション仕様 無軌条式 照明器具 付帯安全設備 １２. 見積範囲 特にご指示のないときはクレーン本体のみとします １３. その他仕様 その他の仕様は都度お問い合わせください。 担当： 営業部 ０２４−５９３−４９０１（代）
